Controlador de Carga 30A PWM 12V/24V HP2430 – SRNE

Descrição

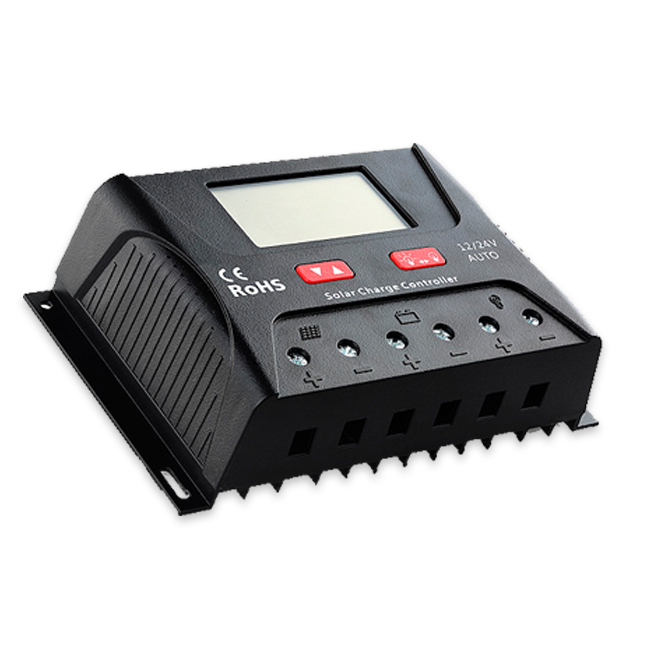

Controlador de carga HP2430N é um controlador robusto e tecnológico capaz de fazer um monitoramento completo no sistema off grid. Possui 1 entrada Usb e display para leitura de informações em tempo real do seu sistema, podendo trabalhar tanto em 12v como em 24v.

O produto fornece uma tela LCD e uma interface homem-máquina com 2 botões.

Proteção de circuito aberto da bateria;

Informações de segurança

• Este controlador lida com tensões que excedem o limite superior para segurança humana, não o opere antes de ler o manual. Em caso de dúvidas entre em contato conosco;
• O controlador não possui componentes internos que precisam de manutenção, portanto não tente desmontar ou abrir o controlador;
• Instale o controlador em ambientes internos, para evitar exposição a água;
• Durante a operação, o dissipador de calor pode atingir elevada temperatura, portanto instale o controlador em um local com boas condições de ventilação.
• Recomenda-se o uso de fusível ou disjuntor externo as entradas do controlador;
• Antes de instalar e conectar o controlador, certifique-se de desconectar o arranjo de placas solares e o fusível ou disjuntor dos terminais da bateria;
• Após a instalação, verifique se todas as conexões estão firmes e confiáveis para evitar conexões soltas que dão origem a pontos quentes;

Pelo display você consegue monitorar:

Tensão da bateria,

Corrente de carga da bateria,

Temperatura do controlador,

Corrente de saída da bateria para cargas ligado na saída 12v,

Tensão das placas,

Controlar tensão para ligar/desligar saída 12V do controlador,

Erros do sistema

MODELOS: HP2430/2440-HP2450/2460

Tensão do sistema: Reconhecimento automático para 12V/24V

Potência nominal: 12V/450W 24V/900W – 12V/600W 24V/1200W – 12V/750W 24V/1500W – 12V/900W 24V/1800W

Perda sem carga: <13mA/12V ; <15mA/24V

Tensão de entrada máxima (PV): <55V

Tensão máxima bateria: <34V

Tipo de bateria: Inundada (FLD), Selada (SLD), Gel (GEL), Lítio (LI)

Proteção de sobretensão: 16V

Tensão de equalização: 14,8V / 14,6V / – / –

Tensão de boost: 14,6V / 14,4V / 14,2V / 14,4V

Tensão de flutuação: 13,8V / 13,8 / 13,8V / –

Tensão de recuperação de carga: 13,2V

Tensão de recuperção de descarga: 12,5V (ajustável)

Tensão de descarga: 11V (ajustável)

Intervalo carregamento de equalização: 30 dias / – / –

Tempo carregamento de equalização: 1h / – / –

Tempo carregamento boost: 2h –

Compensação de temperatura: <3mV/°C/2V –

Tensão de controle de luz: Light control on 5V, x2/24V / light control off 6V, x2/24V;

Tempo de julgamento de controle de luz: 10 min

Função USB: Sim / Opcional

Função Bluethooth: Opcional

Temperatura operacional: -25°C até 55°C

Grau de proteção IP: IP30

Peso: 390g / 650g

Funções de proteção: proteção contra curto circuito da placa da bateria de carregamento, proteção contra circuito aberto da bateria, proteção contra sobrecarga de corrente, proteção contra sobrecarga, proteção contra curto-circuito de carga e proteção contra sobretemperatura
