Manual Inversor Carregador Híbrido SRNE HF

Este é o manual dos inversores híbridos da SRNE, por favor leia todo manual e se tiver qualquer dúvida entre em contato com a nossa assistência técnica por whatsapp ou telefone.

Para adquirir os inversores Clique Aqui.

Instruções de segurança

Guarde este manual para uso futuro.

Este manual contém todas as instruções de segurança, instalação e operação para o inversor híbrido SRNE.

Por favor, leia todas as instruções do manual cuidadosamente antes da instalação e uso.

• Existe Alta tensão dentro do inversor. Para evitar ferimentos, os usuários não devem desmontar o inversor sem a devida qualificação. Entre em contato com nosso pessoal de manutenção profissional se houver necessidade de reparo.
• Não coloque o inversor ao alcance das crianças.
• Não instale o inversor em ambientes hostis, como áreas úmidas, oleosas, inflamáveis, explosivas ou com muita poeira.
• A entrada da rede elétrica e a saída CA são de alta tensão, portanto, não toque nos terminais da fiação.
• A carcaça do inversor fica quente quando está funcionando. Não toque.
• Não abra a tampa protetora do terminal quando o inversor estiver funcionando.
• Recomenda-se conectar o fusível ou disjuntor adequado na parte externa do inversor.
• Sempre desconecte o fusível ou disjuntor próximo aos terminais do painel fotovoltaico, rede elétrica e bateria antes de instalar e ajustar a fiação do inversor.
• Após a instalação, verifique se todas as conexões dos fios estão bem apertadas para evitar acúmulo de calor devido à má conexão, o que é perigoso.
• O inversor é isolado da rede elétrica (off-grid). É necessário confirmar que não existe nenhuma outra fonte/red elétrica/inversor conectada na mesma fiação de saída do inversor off-grid. É proibido usá-lo em paralelo com outra fonte de energia CA para evitar danos.

1. Informações Gerais

Visão geral e recursos

A série HF-H é um novo inversor de carga solar híbrido tudo-em-um, que integra armazenamento de energia, geração de energia solar, backup da rede elétrica e saída de onda senoidal CA. Graças ao controle DSP e algoritmo de controle avançado, possui alta velocidade de resposta, alta confiabilidade e padrão industrial. Possui quatro modos de funcionamento: apenas solar, prioridade de rede, prioridade solar e carregamento híbrido de rede elétrica e solar; e dois modos de saída estão disponíveis: Inversor e Rede, para atender a diferentes requisitos de aplicação.

O módulo de carregamento solar aplica a mais recente tecnologia MPPT otimizada para rastrear rapidamente o ponto de potência máxima do painel fotovoltaico em qualquer ambiente e obter a energia máxima do painel solar em tempo real.

Através de um algoritmo de controle de última geração, o módulo de carregamento AC-DC realiza o controle de circuito fechado duplo de tensão e corrente totalmente digital, com alta precisão de controle em um pequeno volume. A ampla faixa de entrada de tensão CA e as proteções completas de entrada/saída são projetadas para carga e proteção estáveis ​​e confiáveis ​​da bateria.

Com base no design inteligente totalmente digital, o módulo inversor DC-AC emprega tecnologia SPWM avançada e gera onda senoidal pura para converter DC em AC. É ideal para cargas CA, como eletrodomésticos, ferramentas elétricas, equipamentos industriais e equipamentos eletrônicos de áudio e vídeo. O produto vem com um design de display LCD de segmento que permite exibição em tempo real dos dados operacionais e status do sistema. Proteções eletrônicas abrangentes mantêm todo o sistema mais seguro e estável.

Características:

1. Controle em malha fechada da tensão e corrente com tecnologia SPWM avançada, saída de onda senoidal pura.
2. Dois modos de saída: bypass de rede ou saída do inversor, promovendo alimentação ininterrupta.
3. Disponível em 4 modos de carregamento: apenas Solar, Prioridade de Rede, Prioridade Solar e Carregamento Híbrido de Rede e Solar.
4. Tecnologia MPPT avançada com eficiência de 99,9%.
5. Ampla faixa de tensão do MPPT.
6. Projetado com uma tela LCD e 3 indicadores LED para exibição dinâmica de dados do sistema e status operacional.
7. Suporte a bateria de lítio*.
8. Chave ON/OFF para controle de saída AC.
9. Modo de economia de energia disponível para reduzir a perda sem carga.
10. Ventilador de velocidade variável inteligente para dissipar o calor com eficiência e prolongar a vida útil do sistema.
11. Proteção total de 360 ​° com várias funções de proteção.
12. Proteções completas, incluindo proteção contra curto-circuito, proteção contra sobretensão e subtensão, proteção contra sobrecarga, proteção reversa, etc.
13. Possui operação de saída mista entre rede e geração fotovoltaica, ambas fornecendo energia para a carga quando a bateria não está presente (é sempre necessário a rede elétrica conectada). Quando a bateria está totalmente carregada, ele também pode funcionar neste modelo de “mixed load. *

* Consulte o Modelo.

2. Introdução básica do sistema

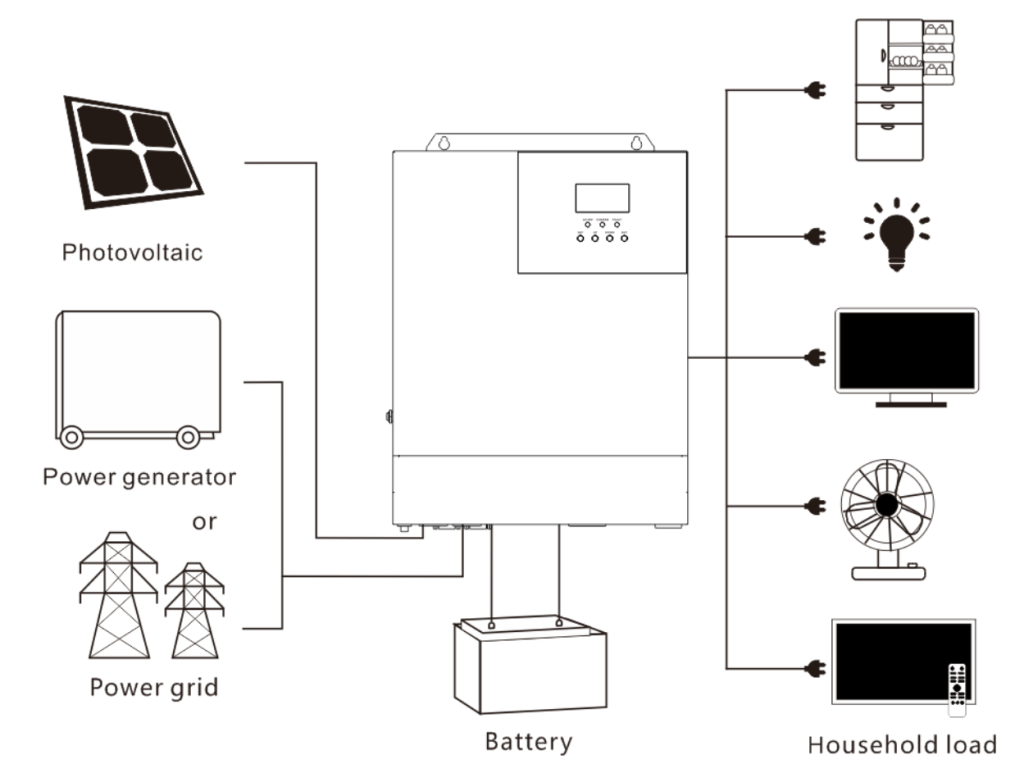

A figura abaixo mostra o cenário de aplicação deste produto. Um sistema completo consiste nas seguintes partes:

1. Módulo fotovoltaico: converta a energia da luz em energia CC e carregue a bateria através do inversor ou diretamente em energia CA para acionar a carga.
2. Rede ou gerador: Conectado na entrada AC, para alimentar a carga enquanto carrega a bateria. Se a rede elétrica ou o gerador não estiver conectado, o sistema também pode operar normalmente e a carga é alimentada pela bateria e pelo módulo fotovoltaico.
3. Bateria: Fornecido para garantir o fornecimento de energia normal às cargas do sistema quando a energia solar é insuficiente e a rede elétrica não está conectada.
4. Carga doméstica: permite a conexão de várias cargas domésticas e de escritório, incluindo geladeiras, lâmpadas, TVs, ventiladores e ar condicionados.
5. Inversor de carga solar completo: A unidade de conversão de energia de todo o sistema. A fiação do sistema específico depende do cenário de aplicação real.

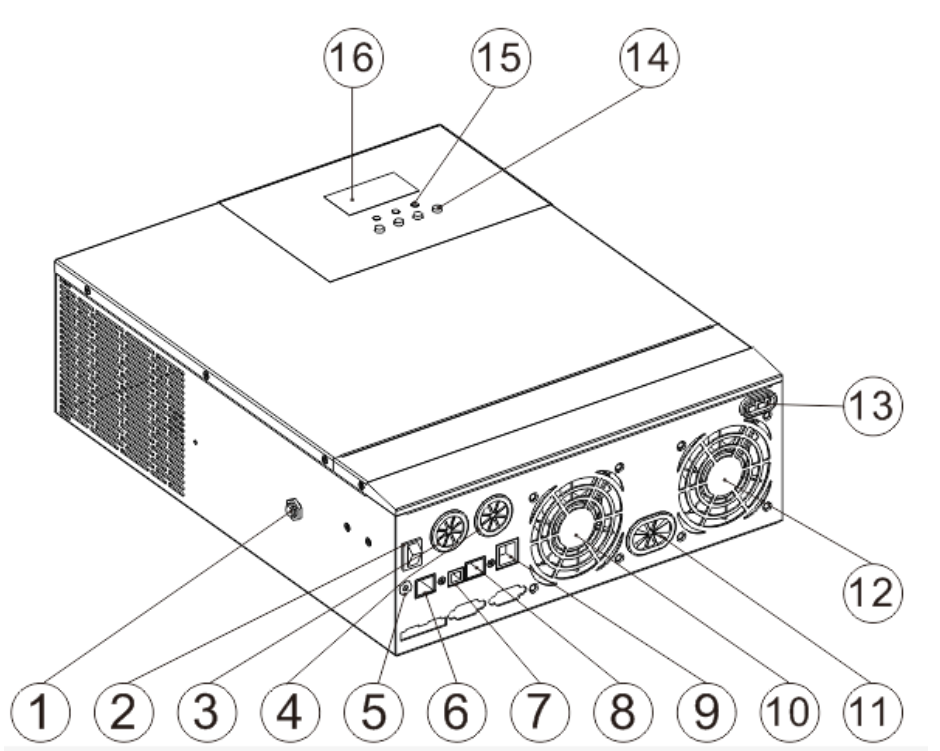

 Aparência

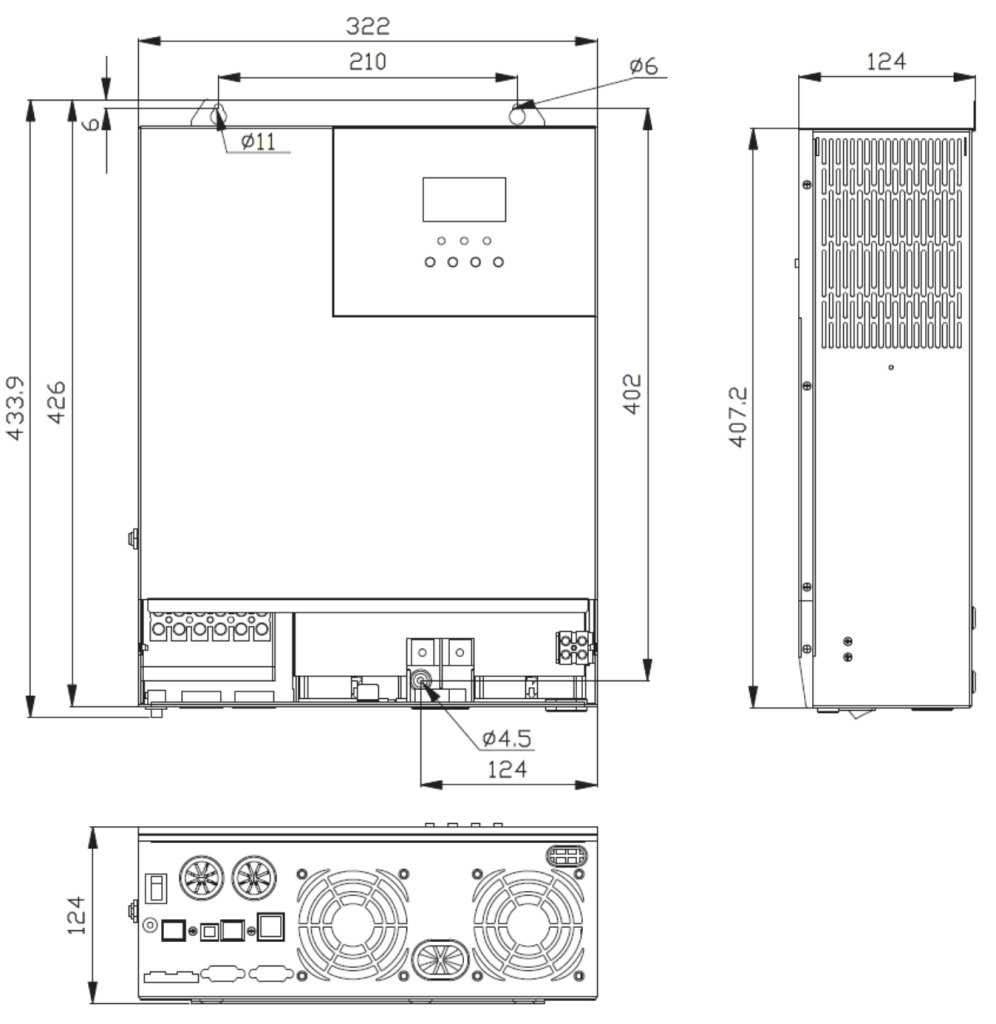

Dimensões (mm)

Modelos HF2430S80-H HF2430U80-H

Modelos HF4850S80-H HF4850U80-H HF4850S80-145

3. Instruções de instalação

Precauções na instalação

Leia este manual cuidadosamente antes da instalação para se familiarizar com as etapas de instalação.

• Tenha muito cuidado ao instalar a bateria. Use óculos de segurança ao instalar. Se entrar em contato com o ácido da bateria, enxágue com água limpa.
• Não coloque objetos de metal perto da bateria para evitar curto-circuito da bateria.
• Gás ácido pode ser gerado quando a bateria é carregada. Portanto, garanta uma boa ventilação.
• Ao instalar em um painel, certifique-se de deixar espaço suficiente ao redor do inversor para dissipação de calor. Não instale o inversor e a bateria de chumbo-ácido no mesmo painel para evitar corrosão por gás ácido gerado durante a operação da bateria.
• Somente a bateria que atende aos requisitos da unidade multifuncional pode ser carregada.
• Conexões mal conectadas e fios corroídos podem causar grande calor que derreterá o isolamento dos fios, queimará os materiais ao redor e até causará incêndios. Portanto, certifique-se de que os conectores estejam bem apertados e os fios presos com braçadeiras para evitar o afrouxamento das conexões causado pelo tremor dos fios durante a aplicação móvel.
• Os fios de conexão do sistema são selecionados de acordo com uma densidade de corrente não superior a 5A/mm2.
• Evite luz solar direta e infiltração de água da chuva para instalação externa.
• Mesmo após desligar a energia, ainda há alta tensão dentro da unidade. Não abra ou toque nos componentes internos e evite operações relacionadas até que o capacitor descarregue completamente.
• Não instale o inversor de carga solar tudo-em-um em ambientes hostis, como áreas úmidas, oleosas, inflamáveis, explosivas ou com muita poeira.
• A polaridade na extremidade de entrada da bateria deste produto não deve ser invertida, caso contrário, pode danificar o dispositivo ou causar perigo imprevisível.
• A entrada da rede elétrica e a saída CA são de alta tensão, portanto, não toque nos terminais da fiação.
• Quando o ventilador estiver funcionando, não toque nele para evitar ferimentos.
• É necessário confirmar que o inversor de carga solar é o único dispositivo de entrada para equipamentos de carga e é proibido usá-lo em paralelo com outra entrada de energia CA para evitar danos.

Especificações da fiação e seleção do disjuntor

A fiação e a instalação devem estar conforme com as normas elétricas nacionais e locais. Especificações recomendadas de fiação do painel fotovoltaico e seleção do disjuntor: Como a corrente de saída do painel fotovoltaico é afetada pelo tipo, método de conexão e ângulo de iluminação do módulo fotovoltaico, o diâmetro mínimo do fio do painel fotovoltaico é calculado de acordo com seu curto-circuito atual; consulte o valor da corrente de curto-circuito na especificação do módulo fotovoltaico (a corrente de curto-circuito é constante quando os módulos fotovoltaicos são conectados em série; a corrente de curto-circuito é a soma das correntes de curto-circuito de todos os módulos fotovoltaicos conectados em paralelo); a corrente de curto-circuito do painel fotovoltaico não deve exceder a corrente máxima de entrada.

• Consulte a tabela abaixo para o diâmetro do fio de entrada PV e disjuntor adequado:

Nota: A tensão em série não deve exceder a tensão de circuito aberto de entrada PV máxima.

• Consulte a tabela abaixo para o diâmetro do fio da entrada AC e disjuntor adequado:

Note: Já existe um disjuntor apropriado no terminal de fiação de entrada da rede elétrica, portanto não é necessário adicionar mais um. Adicione apenas para dar manutenção ao inversor caso seja necessário desconectar a parte CA sem desligar o restante do circuito de entrada,

• Diâmetro recomendado entrada de bateria e disjuntor adequado:

• Diâmetro recomendado saída AC e disjuntor adequado:

Nota: O diâmetro da fiação é apenas para referência. Se a distância entre o painel fotovoltaico e o inversor ou a distância entre o inversor e a bateria for relativamente longa, usar um fio mais grosso pode reduzir a queda de tensão para melhorar o desempenho do sistema.

Nota: Os itens acima são apenas diâmetros de fiação e disjuntores recomendados. Selecione o diâmetro da fiação e o disjuntor apropriado conforme as situações reais de instalação.

Instalação e fiação

Passos de instalação：

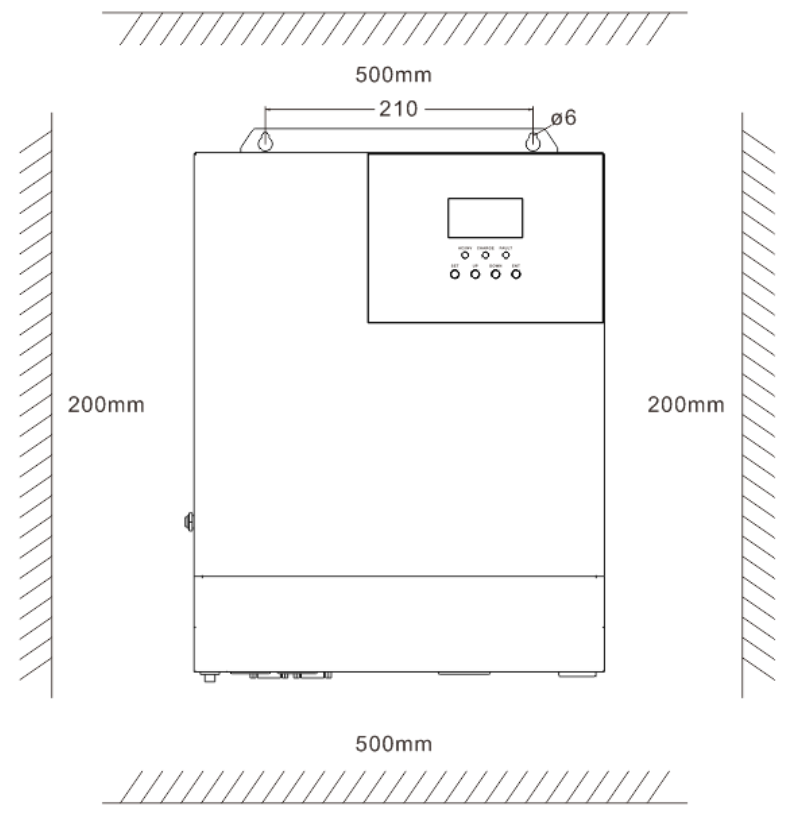

Passo 1: Determine a posição de instalação e o espaço para dissipação de calor. Determine a posição de instalação do inversor, como a superfície da parede; ao instalar o inversor certifique-se de que haja ar suficiente fluindo pelo dissipador de calor e deixe um espaço de pelo menos 200 mm para as saídas de ar esquerda e direita do inversor para garantir a dissipação de calor por convecção natural.

Consulte o diagrama de instalação de toda a máquina como acima.

Atenção: Perigo de explosão! Nunca instale o inversor e a bateria de chumbo-ácido no mesmo espaço confinado! Além disso, não instale em um local confinado onde o gás da bateria possa se acumular.

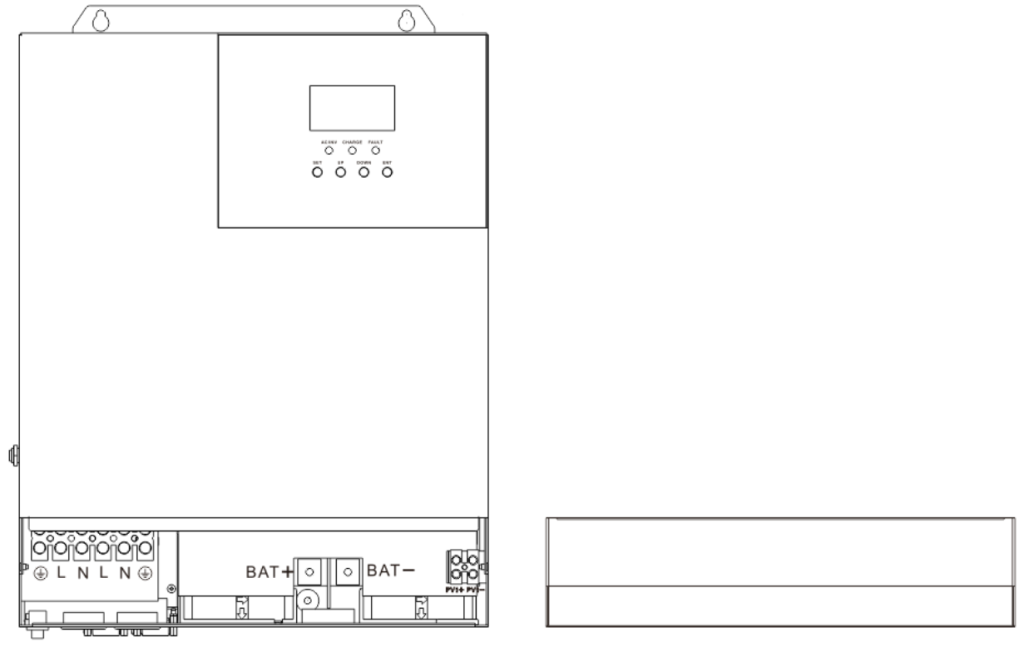

Passo 2: Remova a tampa do terminal.

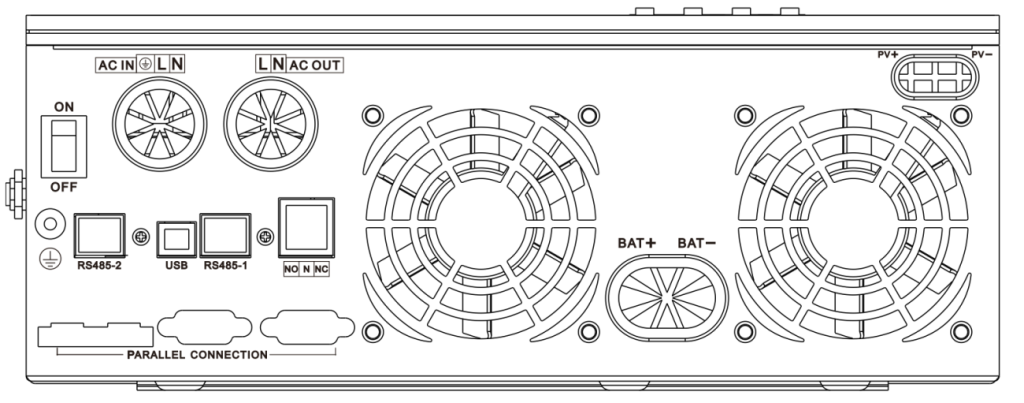

Passo 3: Fiação.

Método de fiação de entrada/saída CA:

① Antes da fiação de entrada/saída CA, desconecte o disjuntor externo e confirme se o fio usado é grosso o suficiente. Consulte a Seção “Especificações de Fiação e Seleção do Disjuntor”;

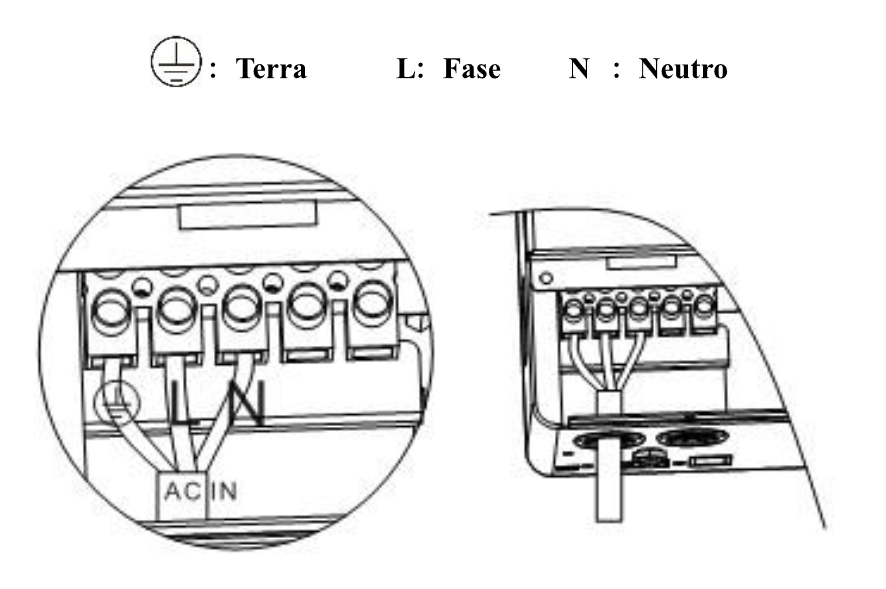

② Conecte corretamente o fio de entrada CA de acordo com a sequência de fios e a posição do terminal mostrada na figura abaixo. Conecte primeiro o fio terra e depois o fio Fase e o fio Neutro;

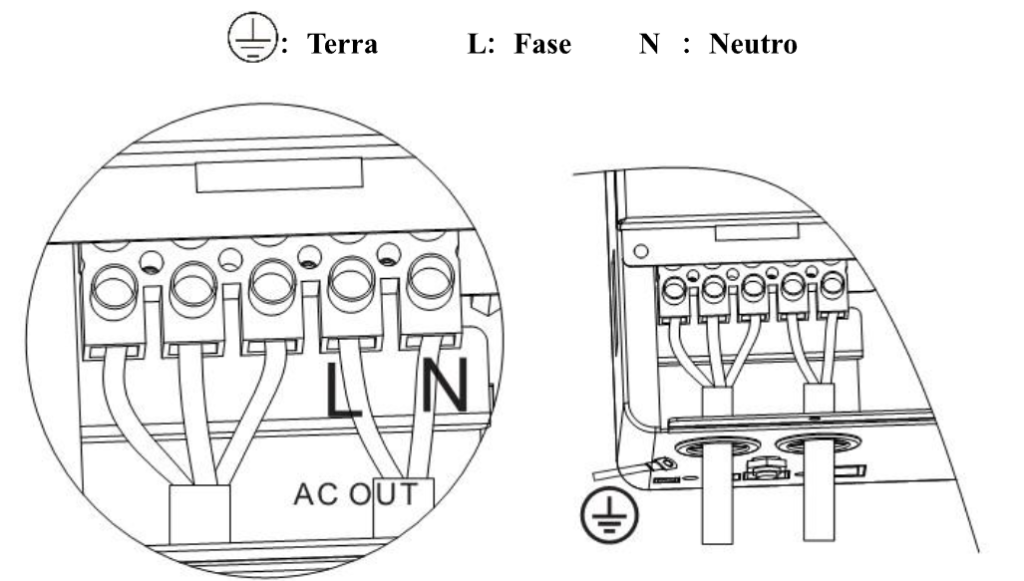

① Conecte corretamente o fio de saída CA de acordo com a sequência de fios e a posição do terminal mostrada na figura abaixo. Conecte o fio terra primeiro e depois o fio ativo e o fio neutro. O fio terra é conectado ao orifício do parafuso de aterramento no gabinete através do terminal tipo O. Ou ao borne, de acordo com o modelo do inversor.

Observação: O fio de aterramento deve ser o mais grosso possível (a área da seção transversal não deve ser inferior a 4 mm2). O ponto de aterramento deve estar o mais próximo possível do inversor. Quanto mais curto o fio de aterramento, melhor.

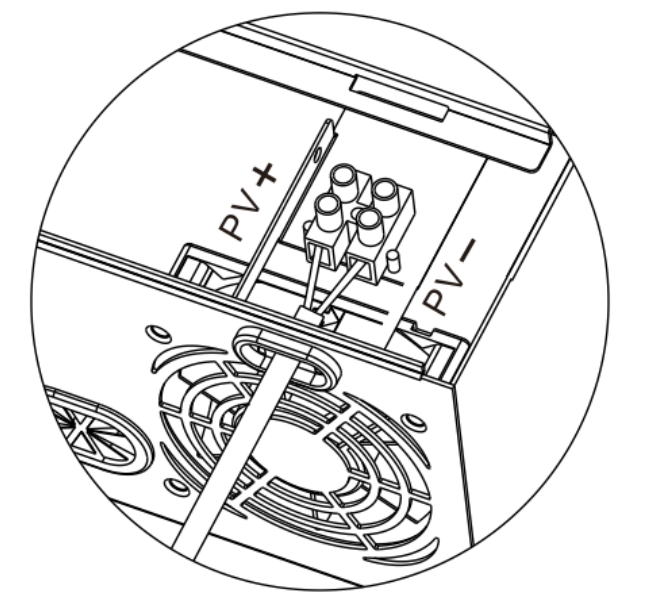

Método de fiação de entrada fotovoltaica:

① Antes da fiação, desconecte o disjuntor externo e confirme se o fio usado é grosso o suficiente. Consulte a Seção “Especificações de Fiação e Seleção do Disjuntor”;

② Conecte corretamente o fio de entrada PV de acordo com a sequência de fios e a posição do terminal mostrada na figura abaixo.

PV+ : conexão pólo positivo          PV- : Conexão pólo negativo

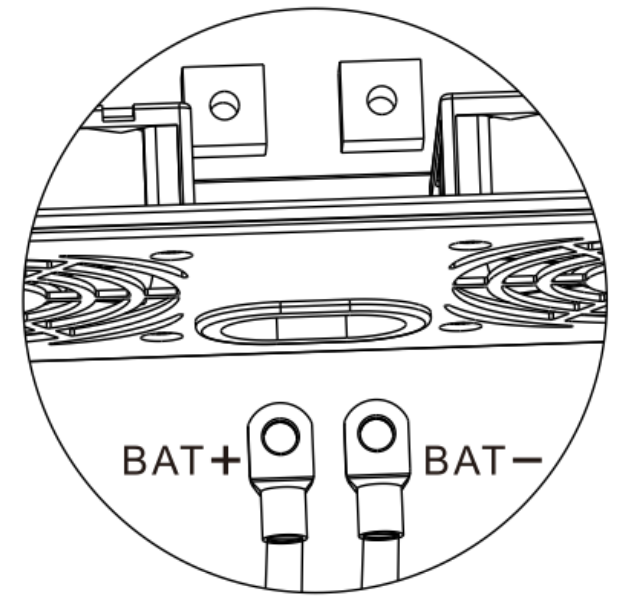

Método de fiação da Bateria:

① Antes da fiação, desconecte o disjuntor externo e confirme se o fio usado é grosso o suficiente. Consulte a Seção“Especificações da fiação e seleção do disjuntor”. O fio BAT precisa ser conectado ao inversor através do terminal tipo O. Recomenda-se o terminal tipo O com diâmetro interno de 5 mm. O terminal tipo O deve pressionar firmemente o fio BAT para evitar a geração excessiva de calor causada pela resistência de contato excessiva;

② Conecte corretamente o fio BAT de acordo com a sequência de fios e a posição do terminal mostrada na figura abaixo.

BAT+ : Conexão pólo positivo             BAT- : Conexão pólo negativo

Avisos:

① A entrada da rede elétrica, a saída CA e o painel fotovoltaico gerarão alta tensão. Portanto, antes de fazer a fiação, certifique-se de desconectar o disjuntor ou fusível;

② Tenha muito cuidado durante a fiação; não feche o disjuntor ou fusível durante a fiação e certifique-se de que os pólos “+” e “-” de cada componente estejam conectados corretamente; um disjuntor deve ser instalado no terminal da bateria. Consulte a Seção “Especificações de fiação e seleção do disjuntor”para selecionar um disjuntor correto. Antes de fazer a fiação, certifique-se de desconectar o disjuntor para evitar fortes faíscas elétricas e evitar curto-circuito da bateria; se o inversor for usado em uma área com raios frequentes, é recomendável instalar um pára-raios externo no terminal de entrada FV.

Passo 4: Verifique se a fiação está correta e firme. Em particular, verifique se a polaridade da bateria está invertida, se a polaridade da entrada PV está invertida e se a entrada AC está conectada corretamente.

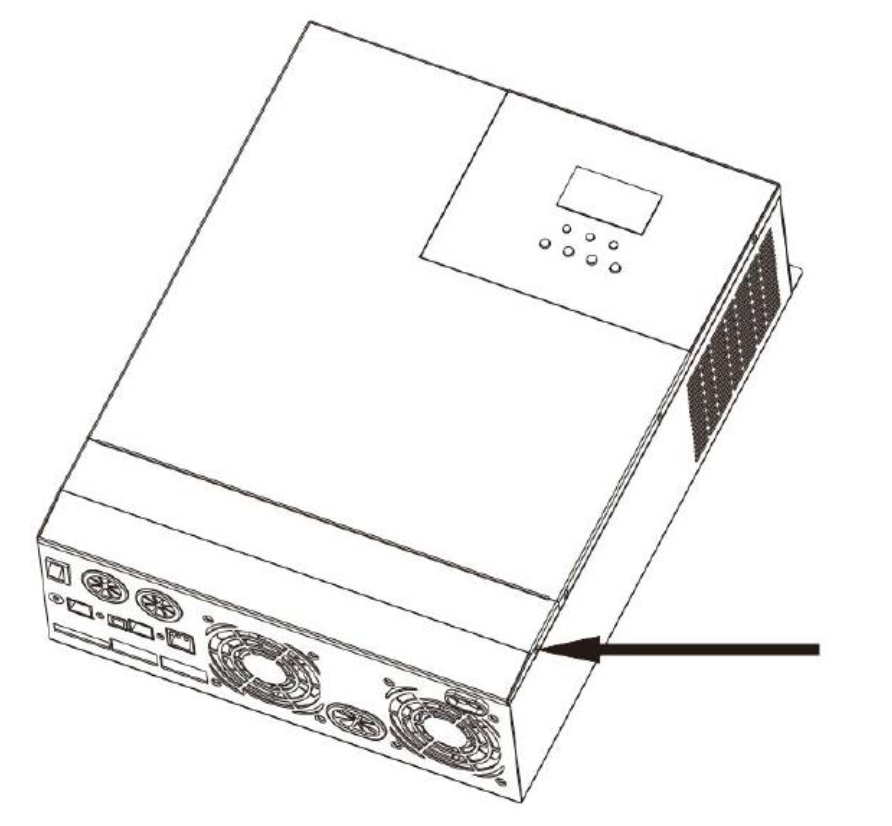

Passo 5: Instale a tampa dos terminais.

Passo 6: Ligue o inversor

Primeiro, feche o disjuntor no terminal da bateria e, em seguida, ligue a chave no lado esquerdo “ON”. O indicador “AC/INV” piscando indica que o inversor está funcionando normalmente. Feche os disjuntores do painel fotovoltaico e da rede elétrica. Por fim, ligue as cargas CA uma a uma, para evitar uma ação de proteção causada por um surto momentâneo devido ao acionamento simultâneo das cargas simultaneamente. Agora, o inversor entra em operação normal de acordo com o modo definido.

Observação: Se a energia for fornecida para diferentes cargas CA, é recomendável primeiro ligar a carga com uma grande corrente de pico. Depois que a carga estiver estável, ligue a carga com uma pequena corrente de pico.

Observação: Se o inversor não funcionar corretamente ou o LCD ou o indicador estiverem anormais, consulte o Capítulo 6 para lidar com as exceções.

4. Modos de Operação

Modo de Carregamento

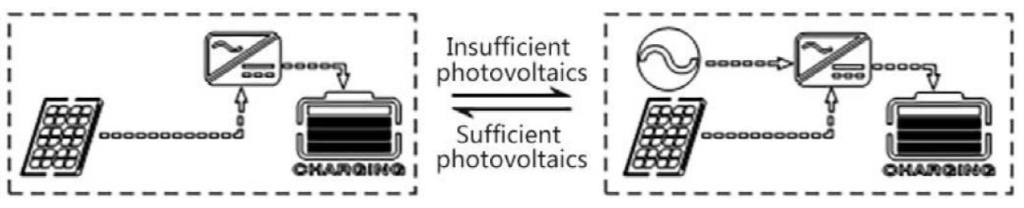

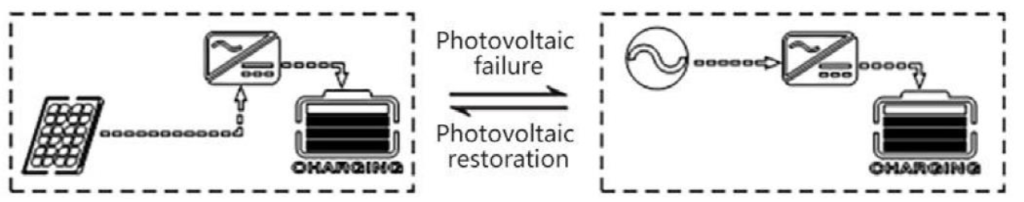

1) Prioridade fotovoltaica: o módulo fotovoltaico carregará a bateria preferencialmente, e a bateria será carregada pela rede elétrica somente quando o sistema fotovoltaico não for suficiente. Durante o dia, a energia solar é totalmente utilizada para carregar, enquanto à noite, o inversor usa a rede elétrica. Isso pode manter o nível da bateria e é ideal para áreas onde a rede é relativamente estável e o preço da eletricidade é relativamente alto.

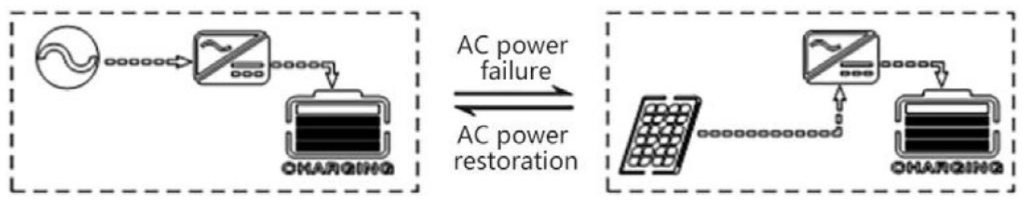

2) Prioridade de rede: A rede elétrica é utilizada preferencialmente para carregar a bateria. Somente quando a rede elétrica falha, o carregamento de PV pode ser ativado.

3) Carregamento híbrido: carregamento híbrido fotovoltaico e de rede elétrica. O carregamento do PV MPPT é uma prioridade e, quando a energia fotovoltaica é insuficiente, a rede elétrica complementa. Quando a energia fotovoltaica é suficiente novamente, a rede elétrica para de carregar. Este é o modo de carregamento mais rápido, adequado para áreas onde a rede elétrica é instável, fornecendo alimentação de reserva suficiente a qualquer momento.

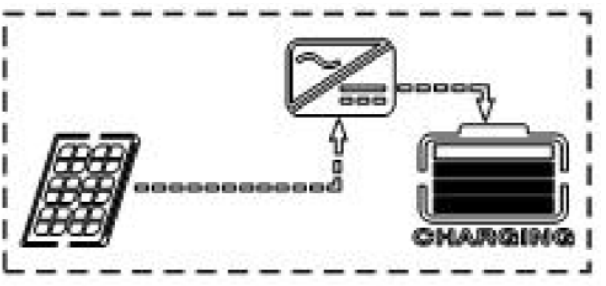

4) Only Solar: Somente carregamento fotovoltaico, sem carregamento da rede elétrica. Esta é a forma mais energeticamente eficiente em que a bateria é carregada apenas por painéis solares e é normalmente utilizada em áreas com boas condições de iluminação.

¬ Modo de prioridade PV: Mude para a rede elétrica quando o carregamento fotovoltaico falhar. Este modo maximiza o uso da energia solar enquanto mantém a energia da bateria, adequado para uso em áreas com rede elétrica relativamente estável.

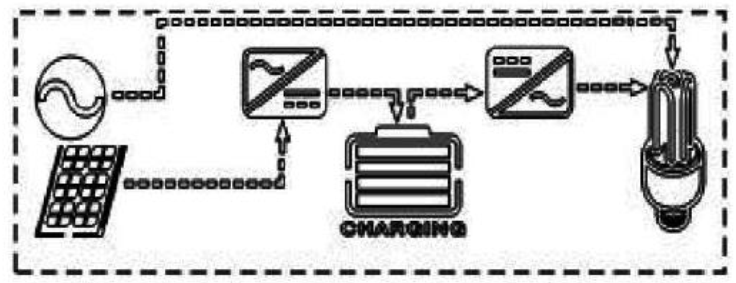

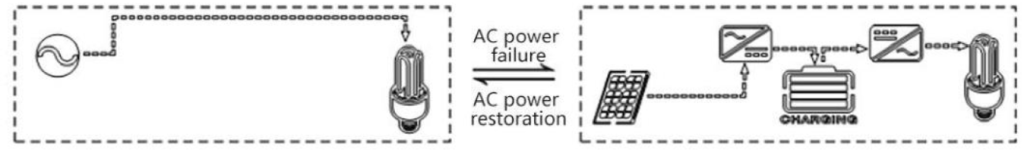

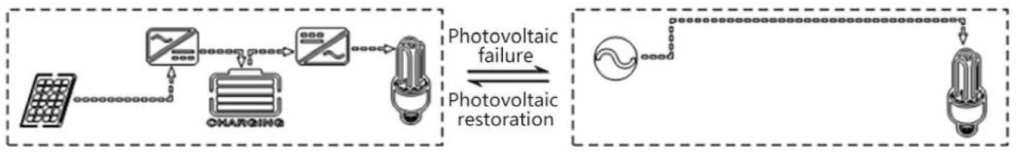

Modo de saída

¬ Modo de prioridade de rede: Mude para o inversor somente quando a rede elétrica falhar (quando houver rede elétrica, mude para a rede elétrica para carregar e fornecer energia). Então, a unidade é equivalente a um no-break de backup, adequado para áreas com rede instável. A comutação não afeta o carregamento de PV.

¬ Modo de prioridade do inversor: Ligue a rede elétrica somente quando a subtensão de descarga da bateria for menor que o set point (item 04). Quando a carga da bateria estiver acima do ponto de ajuste (item de configuração 05), mude para o modo de descarga da bateria. Isso pode alternar a carga e descarga da bateria. Este modo maximiza o uso de energia DC e é usado na área com rede estável. A comutação não afeta o carregamento de PV.

5. Instruções de operação display LCD

Operações e display LCD

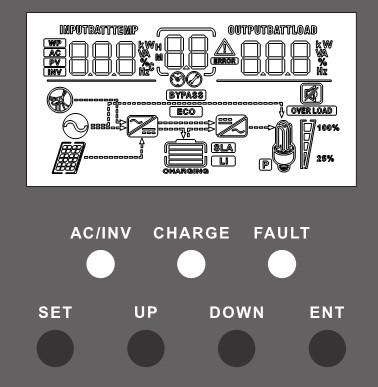

A operação e o painel de exibição são mostrados abaixo, incluindo 1 tela LCD, 3 indicadores LED e 4 botões de operação.

Botões de operação

Indicadores

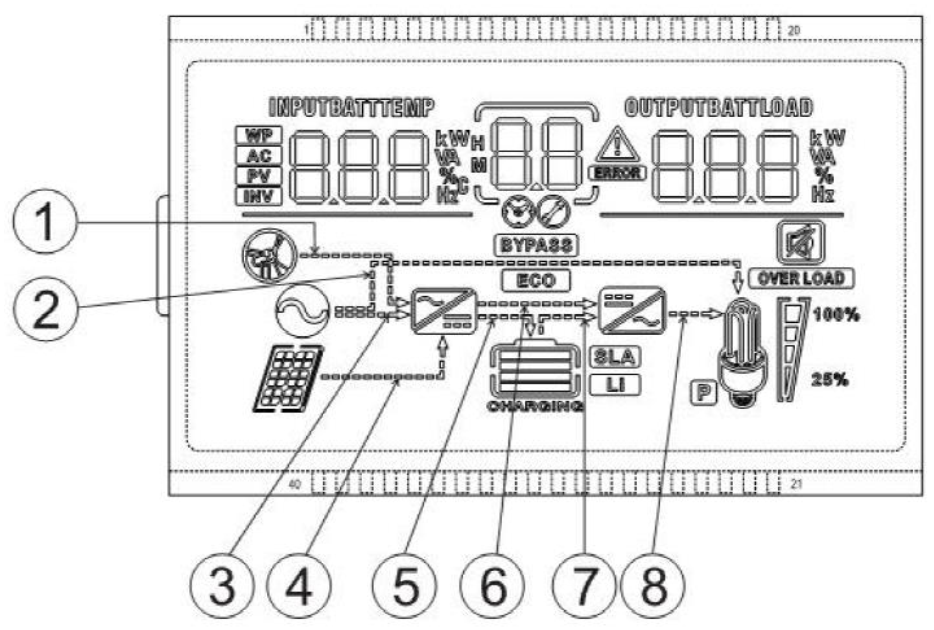

Display LCD

Ícones	Funções	Ícones	Funções
	Indica que o terminal de entrada CA foi conectado.		Indica que o circuito inversor está funcionando
	Indica o modo de entrada CA no modo APL (ampla faixa de tensão)		Indica que o inversor está no modo Mains Bypass
	Indica que o terminal de entrada PV foi conectado ao painel solar		Indica que a saída CA está em estado de sobrecarga
	Indica que a máquina foi conectada a bateria: Indica que o restante da bateria está entre 0%~24%; Indica que o restante da bateria está entre 25%~49%; Indica que o restante da bateria está entre 50%~74%; Indica que o restante da bateria está entre 75%~100%.		Indica a porcentagem de cargas de saída CA: Indica que a porcentagem de carga está entre 0%~24%; Indica que a porcentagem de carga está entre 25%~49%, Indica que a porcentagem de carga está entre 50%~74%, Indica que a porcentagem de carga está entre ≥75%.
	Indica que o tipo de bateria setado é de lítio		Indica que o aviso sonoro está desabilitado
	Indica que o tipo de bateria setado é chumbo-ácido		Indica que o inversor tem um alarme
	Indica que a bateria está em estado de carregamento		Indica que o inversor está em uma condição de falha
	Indica que o circuito AC/PV está funcionando		Indica que o inversor está no modo de configuração
	Indica que o terminal de saída CA tem uma saída de tensão CA.		Os parâmetros exibidos no meio da tela: 1 – No modo não configurado, o alarme ou código de falha é exibido. 2 – No modo de configuração, o código do item do parâmetro atualmente definido é exibido.
Os parâmetros são exibidos no lado esquerdo da tela: parâmetros de entrada
	Indicador de entrada CA
	Indicador entrada PV
	Indicador de circuito inversor
	Este ícone não é exibido
	Exibir tensão da bateria, corrente total de carga da bateria, energia de carga da rede elétrica, entrada CA, tensão, frequência de entrada AC, tensão de entrada PV, temperatura interna do dissipador de calor, versão do software.
Os parâmetros são exibidos no lado direito da tela: Parâmetros de saída
	Indica tensão de saída, corrente de saída, potência ativa de saída, saída aparente energia, corrente de descarga da bateria, versão do software; no modo de configuração, exibe o conjunto parâmetros sob o código de item de parâmetro definido atualmente

Exibição de seta

Método de visualização de dados em tempo real

Na tela principal do LCD, pressione os botões “UP” e “DOWN” para percorrer os dados em tempo real da máquina.

Descrição dos parâmetros de configuração.

Instruções de operação dos botões: Pressione o botão “SET” para entrar no menu de configuração e sair do menu de configuração. Depois de entrar no menu de configuração, o número do parâmetro [00] piscará. Neste ponto, pressione os botões “UP” e “DOWN” para selecionar o código do item de parâmetro a ser definido. Em seguida, pressione o botão “ENT” para entrar no modo de edição de parâmetro e o valor do parâmetro fica piscando. Ajuste o valor do parâmetro com os botões “UP” e “DOWN”. Finalmente, pressione o botão “ENT” para concluir a edição do parâmetro e retornar ao estado de seleção do parâmetro.

PARÂMETROS DO TIPO DE BATERIA

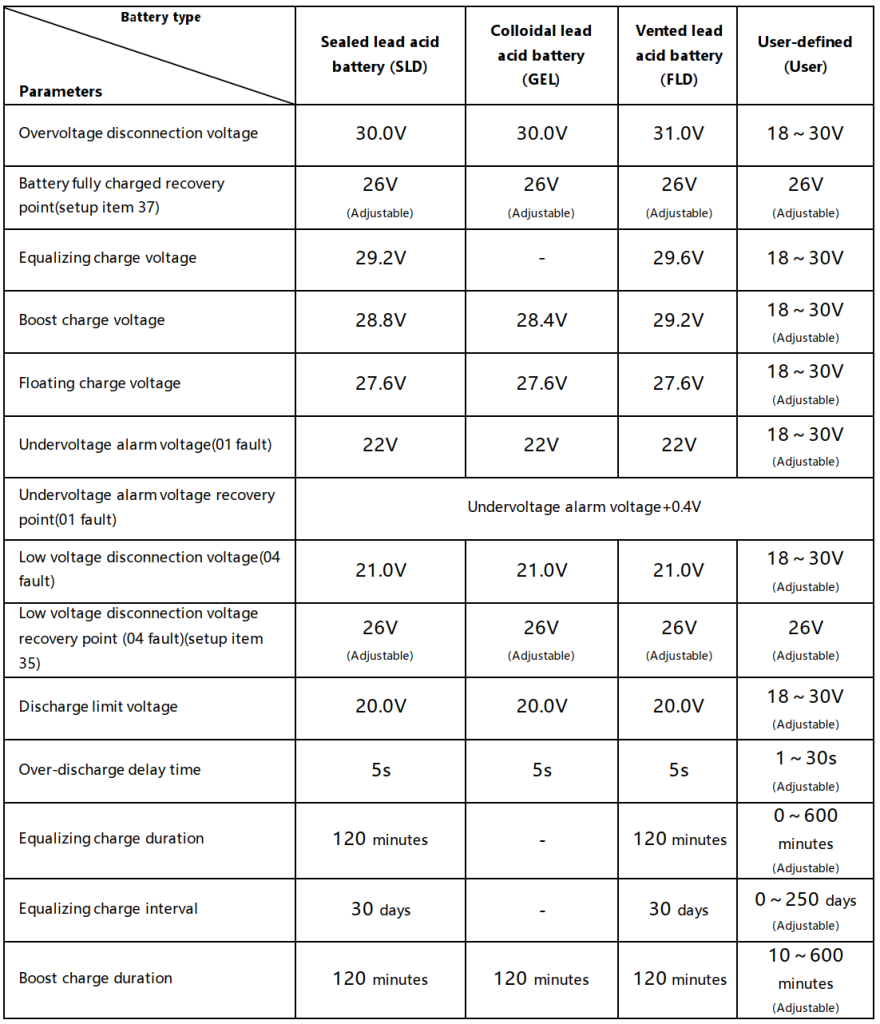

Para bateria de chumbo-ácido (HF24):

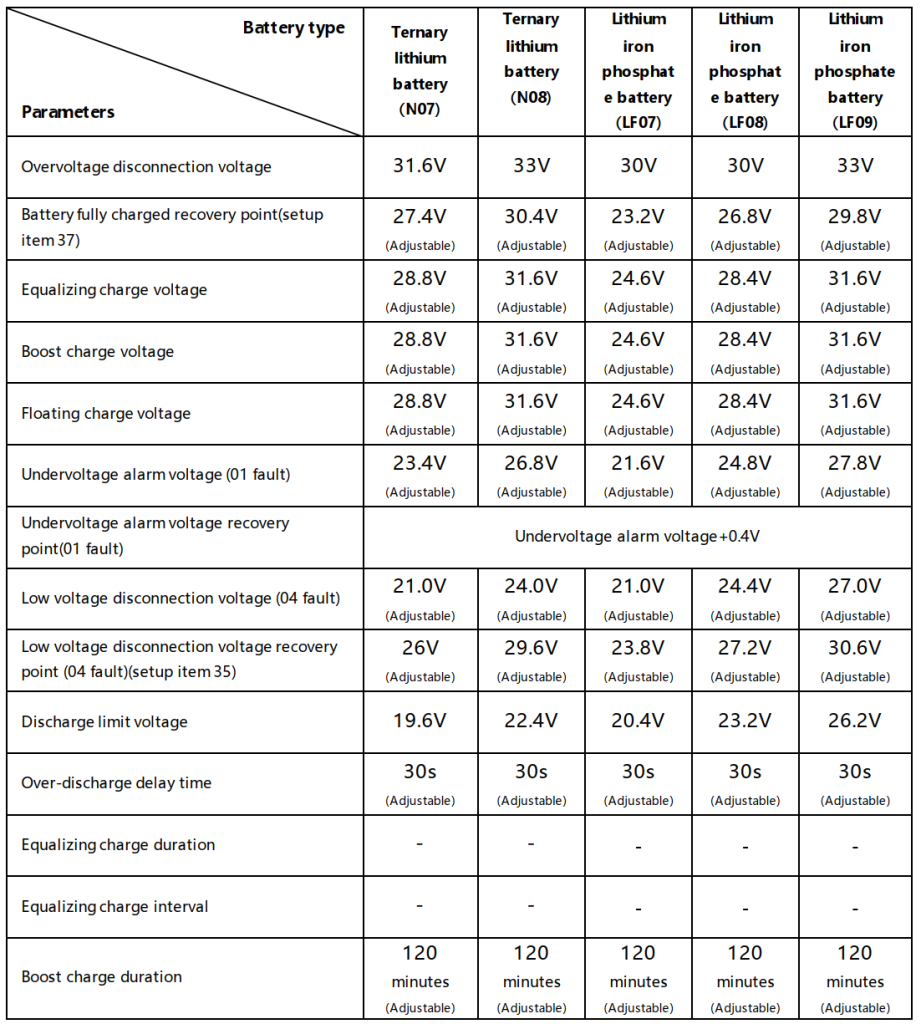

Para bateria de lítio (HF24):

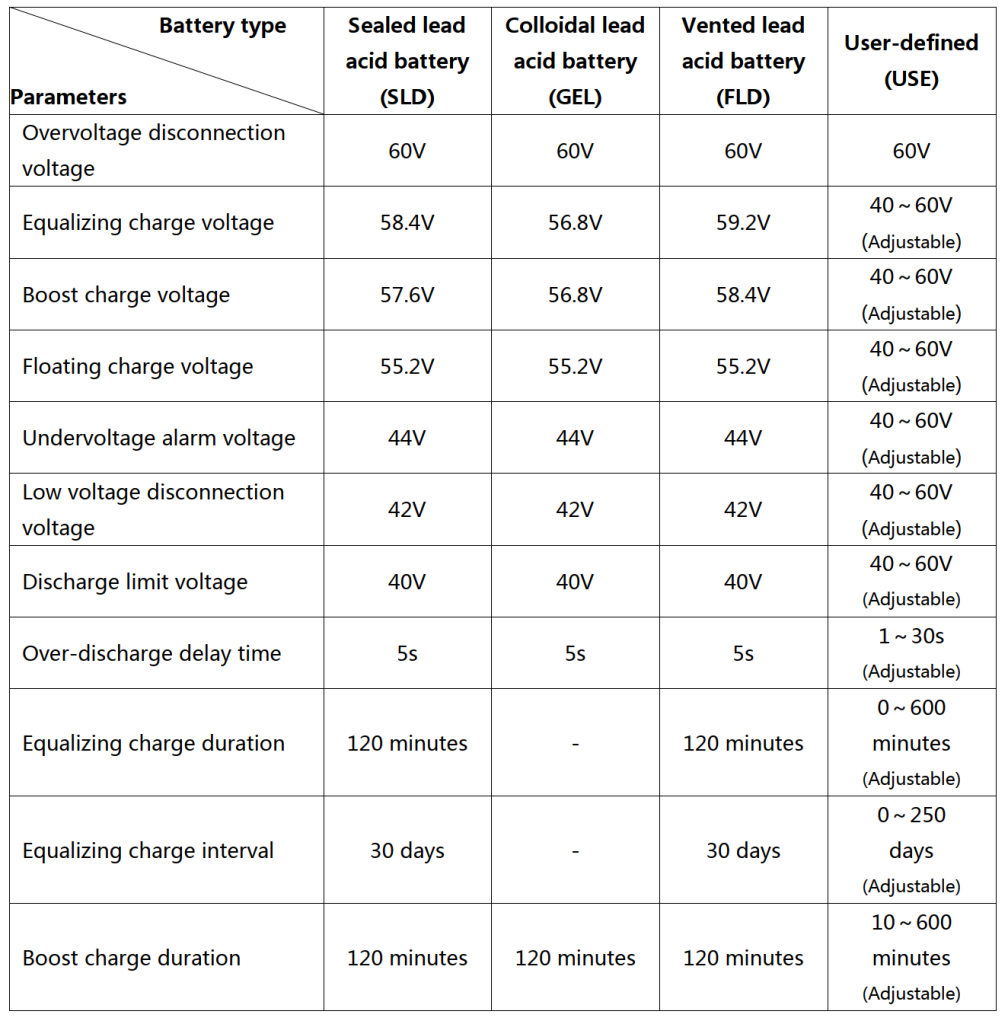

Para bateria de chumbo-ácido (HF48):

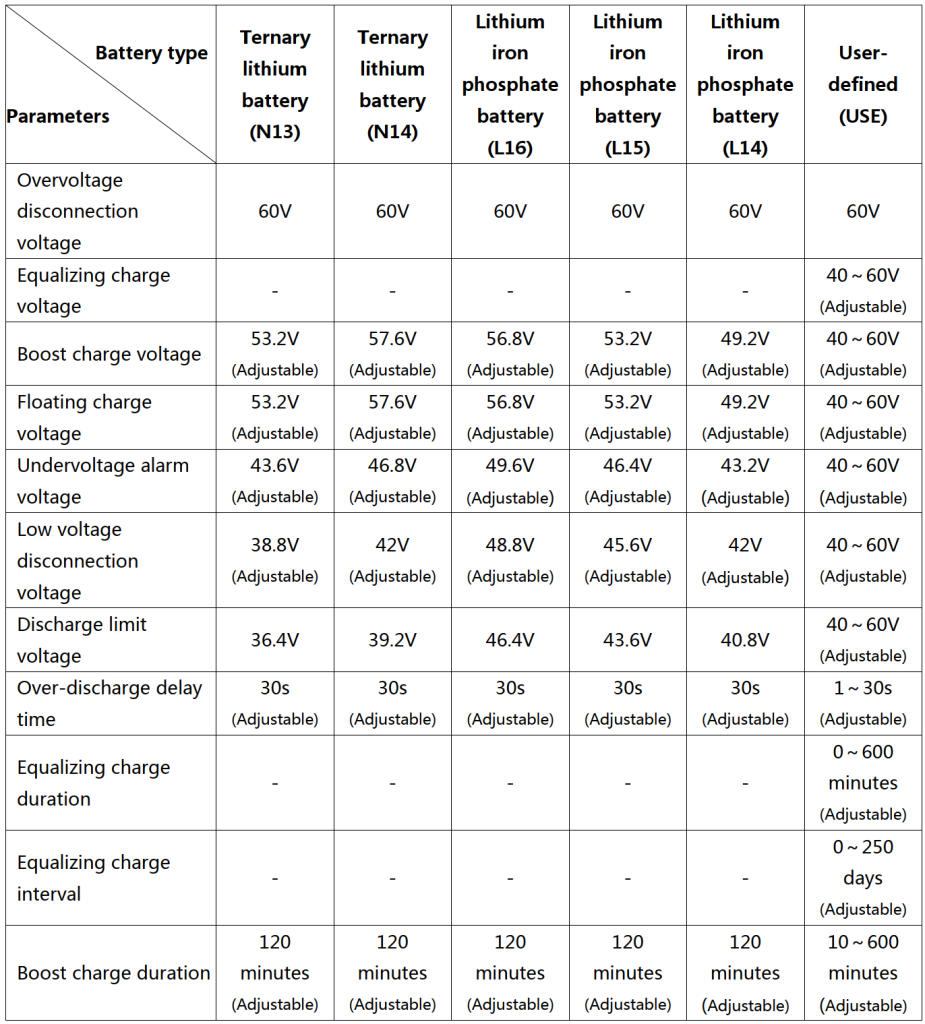

Para bateria de lítio (HF48):

6. Outras funções

Relé de contato seco

Princípio de funcionamento: o relé de contato seco pode controlar o ON/OFF do gerador a diesel para carregar a bateria.

① Em operação normal, o contato entre NC-N está fechado e o contato entre NO-N está aberto;

② Quando a tensão da bateria atinge o ponto de desconexão de baixa tensão, o rele é energizado. Fechando o contato entre N e NO, e abrindo o contato entre N e NC. O contato pode conduzir cargas resistivas: 125VAC/1A, 230VAC/1A, 30VDC/1A.

Porta de comunicação RS485

Esta porta é uma porta de comunicação RS485 que possui tres funções:

• Permite a comunicação direta com o computador com o host da SRNE através desta porta, e possibilita o monitoramento do estado de funcionamento do equipamento e configuração de alguns parâmetros no computador;
• Também permite conexão direta com o módulo opcional de comunicação RS485-1 para WiFi/GPRS desenvolvido pela SRNE. Com este módulo você pode conectar ao inversor através do telefone móvel WiFi/GPRS APP, no qual você pode visualizar os parâmetros operacionais e o status do dispositivo.
• Comunicacao RS485 entre o inversor o banco de baterias e litio através da porta RS485-2 (precisa ser customizado).


Como mostrado na figura: Pino 1 é fonte de alimentação de 5V, Pino 2 é GND, Pino 5 é RS485-A2, Pino 6 é B2, O pino 7 é RS485-A1 e o pino 8 é RS485-B1;

CAN (Se disponível no seu modelo)

Função de comunicação com a bateria de lítio

Como mostrado na figura:

O pino 1 é CAN-L e o pino 2 é CAN-H

Porta de comunicação USB

Esta é uma porta de comunicação USB, que pode ser usada para comunicação USB com o software host de PC. Para usar esta porta, você deve instalar o correspondente “driver USB para chip serial CH340T” e o APP no computador.

7. Proteção

Proteções oferecidas

Significado do código de falha

• Para todas as funções e falhas sobre BMS e bateria de lítio acima o seu BMS precisa ser compatível com o protocolo do inversor e o inversor precisa possuir a porta RS485-2.

Medidas de tratamento de falhas

8. Manutenção do sistema

Para manter o melhor desempenho a longo prazo, recomenda-se realizar as seguintes verificações duas vezes por ano.

1. Certifique-se de que o fluxo de ar ao redor da unidade não esteja bloqueado e remova qualquer sujeira ou detritos do dissipador de calor.

2. Verifique se todos os fios expostos estão danificados pela exposição à luz solar, atrito com outros objetos ao seu redor, ressecamento, picada de insetos ou roedores, etc., e os fios devem ser reparados ou substituídos, se necessário.

3. Verifique a consistência da indicação e exibição com a operação do dispositivo. Por favor, preste atenção à exibição de quaisquer falhas ou erros e tome as ações corretivas, se necessário.

4. Verifique todos os terminais de fiação quanto a corrosão, danos no isolamento, sinais de alta temperatura ou queima/descoloração e aperte os parafusos.

5. Verifique se há sujeira, ninhos de insetos e corrosão e limpe conforme necessário.

6. Se o pára-raios falhar, substitua-o a tempo de evitar danos causados ​​por raios à unidade ou mesmo a outros equipamentos do usuário.

Aviso: Perigo de choque elétrico! Ao fazer as operações acima, certifique-se de que todas as fontes de alimentação foram desconectadas e aguarde 10min, em seguida, verifique a ausência de tensão!

A empresa não assume qualquer responsabilidade por danos causados ​​por:

① Uso impróprio ou uso em local impróprio.

② A tensão de circuito aberto do módulo fotovoltaico excede a tensão nominal máxima permitida.

③ A temperatura no ambiente operacional excede a faixa limitada de temperatura operacional.

④ Abertura e conserto do inversor sem permissão.

⑤ Força maior: danos ocorridos no transporte ou manuseio do inversor.

9. Parâmetros técnicos

Diferença do modelo do modelo HF4850S80-H para o  HF4850S80-145:
